Dibidang elektronika definisi antena adalah “transformator / struktur transmisi antara gelombang terbimbing (saluran transmisi) dengan gelombang ruang bebas atau sebaliknya. Sekarang antena adalah salah satu elemen penting yang harus ada pada sebuah teleskop radio, TV, radar, dan semua alat komunikasi lainnya yang menggunakan sinyal”. Sebuah antena adalah bagian vital dari suatu pemancar atau penerima yang berfungsi untuk menyalurkan sinyal radio ke udara.Bentuk antena bermacam macam sesuai dengan desain, pola penyebaran dan frekuensi dan gain. Panjang antenna secara efektif adalah panjang gelombang frekuensi radio yang dipancarkannya. Antenna setengah gelombang adalah sangat poluler karena mudah dibuat dan mampu memancarkan gelombang radio secara efektif.
Fungsi
Fungsi
antena adalah untuk mengubah sinyal listrik menjadi
sinyal elektromagnetik, lalu meradiasikannya (Pelepasan energy elektromagnetik
ke udara / ruang bebas). Dan sebaliknya, antena juga dapat berfungsi untuk
menerima sinyal elektromagnetik (Penerima energy elektromagnetik dari ruang
bebas ) dan mengubahnya menjadi sinyal listrik.
Karakter antena
Pola radiasi
Pola radiasi antena adalah plot 3-dimensi distribusi sinyal yang dipancarkan oleh sebuah antena, atau plot 3-dimensi tingkat penerimaan sinyal yang diterima oleh sebuah antena. Pola radiasiantena dibentuk oleh dua buah pola radiasi berdasar bidang irisan, yaitu pola radiasi pada bidang irisan arah elevasi (pola elevasi) dan pola radiasi pada bidang irisan arah azimuth (pola azimuth).
Pola radiasi antena adalah plot 3-dimensi distribusi sinyal yang dipancarkan oleh sebuah antena, atau plot 3-dimensi tingkat penerimaan sinyal yang diterima oleh sebuah antena. Pola radiasiantena dibentuk oleh dua buah pola radiasi berdasar bidang irisan, yaitu pola radiasi pada bidang irisan arah elevasi (pola elevasi) dan pola radiasi pada bidang irisan arah azimuth (pola azimuth).
Gain
Gain
(directive gain) adalah karakter antena yang terkait dengan
kemampuan antena mengarahkan radiasi sinyalnya, atau penerimaan sinyal dari
arah tertentu. Gain bukanlah kuantitas yang dapat diukur dalam satuan fisis
pada umumnya seperti watt, ohm, atau lainnya, melainkan suatu bentuk
perbandingan.
Polarisasi
Polarisasi
didefinisikan sebagai arah rambat dari medan listrik.
Antena dipol memiliki polarisasi linear vertikal . Mengenali polarisasi antena
amat berguna dalam sistem komunikasi, khususnya untuk mendapatkan efisiensi maksimum
pada transmisi sinyal.
Antena untuk WiFi
Antena Omnidirectional
Sebuah
antena Omnidirectional
adalah antena daya sistem yang memancar secara seragam dalam satu
pesawat dengan bentuk pola arahan dalam bidang tegak lurus. This pattern is
often described as "donut shaped". Pola ini sering digambarkan
sebagai "donat berbentuk". Antena Omnidirectional dapat digunakan
untuk menghubungkan beberapa antena directional di outdoor point-to-multipoint
komunikasi systems termasuk sambungan telepon selular dan siaran TV.
Antena
omni mempunyai sifat umum radiasi atau pancaran sinyal 360-derajat yang tegak
lurus ke atas. Omnidirectional antena secara normal mempunyai gain sekitar 3-12
dBi. Yang digunakan untuk hubungan Point-To-Multi-Point ( P2Mp) atau satu titik
ke banyak titik di sekitar daerah pancaran. Yang baik bekerja dari jarak 1-5
km, akan menguntungkan jika client atau penerima menggunalan directional
antenna atau antenna yang ter arah. Yang ditunjukkan di bawah adalah pola
pancaran khas RFDG 140 omnidirectional antena. Radiasi yang horisontal dengan
pancaran 360-derajat. Radiasi yang horisontal pada dasarnya E-Field yang
berbeda dengan polarisasi yang vertikal adalah sangat membatasi potongan sinyal
yang di pancarkan. Antena ini akan melayani atau hanya memberi pancaran sinyal
pada sekelilingnya atau 360 derjat, sedangkan pada bagian atas antena tidak
memiliki sinyal radiasi.
Pola
radiasi dari antenna Omni
contoh antena Omnidirectional
1/4
Lambda antena 2.4Ghz WIFI
ini adalah antena termudah yg bisa dibuat dengan penguatan sekitar 3-4 dBi tergantung tuning dan nilai2 element yg ada.antenna ini dibuat dr kawat copper (tembaga) atau brass (kuningan) dan mempunyai sudut elevasi reflektor 30* dan mempunyai arah pancaran ke segala arah “omnidirectional” kira2 gambarnya seperti ini.
Part List-satu
konektor tipe N female dgn 4 lobang sekitar,direkomendasikan mempunyai teflon
insulasi diantara outer dan inner konektor. -20 cm tembaga atau kuningan
berbentuk batang dgn diameter 2mm.
Konstruksi:
1.
dengan tang potong kawat yg dipakai
menjadi 5 bagian masing2 4 cm panjangnya.
2.
dgn kikir sedang (permukaan kikir)
ratakan ke 4 bagian yg berlubang pd konektor N tsb sehingga memudahkan kita
menyolder bagian reflektor.
3.
dengan solder high power (yg mempunyai
panas 80 watt minimal) solder ke empat batang kawat yg mau dipake di ke 4 sisi
konektor tsb,hati2! panas yg cukup tinggi bisa melelehkan insulasi teflon yg
ada di antara titik tengah konektor.(bagian yg berwarna putih susu).
4.
tekuk 0.5 cm pd ujung kawat (4 buah yg
ditekuk) dgn sudut 90 derajat,hati2 dengan konstruksi yg sedikit rumit ini.
Sesudah terpasang di
keempat sisi konektor N,mk anda bisa solder bagian “hot wire” yg berfungsi sbg
antena yg sesungguhnya dgn hati2 dan tentu saja rapi bukan..?
kemudian rapikan jg ujung bagian bawah yg ada di bagian konektor N
kemudian dengan sebuah teknik “jembatan keledai” kita gambar sudut 30 derajat dan tempel pd dinding utk mengukur ketepatan sudut antena yg kita buat, kemudian potong dgn tepat 3.05 cm radial (reflektor= yg tertempel pd ke empat sudut konektor N) dan central wire (yg tersolder di tengah konektor) ini perlu kehati2an dan ketepatan tinggi sebab kita akan bekerja pd freq yg amat tinggi! mk semakin tinggi suatu freq,akan semakin kritis pula nilai2 yg ada pd pembuatan antena tsb.
kemudian rapikan jg ujung bagian bawah yg ada di bagian konektor N
kemudian dengan sebuah teknik “jembatan keledai” kita gambar sudut 30 derajat dan tempel pd dinding utk mengukur ketepatan sudut antena yg kita buat, kemudian potong dgn tepat 3.05 cm radial (reflektor= yg tertempel pd ke empat sudut konektor N) dan central wire (yg tersolder di tengah konektor) ini perlu kehati2an dan ketepatan tinggi sebab kita akan bekerja pd freq yg amat tinggi! mk semakin tinggi suatu freq,akan semakin kritis pula nilai2 yg ada pd pembuatan antena tsb.
TIPS:
Pembuatan ini di alokasikan pd channel 6 (2.44 Ghz) atau tepat pd titik tengah pd freq channel yg ada (13 channel).saran terbaik adl jangan memotong dulu bagian tengah sepanjang 3.0 cm,tp biarkan sepanjang apa adanya dan kurangi tiap 0.1 cm dan ukur besaran signal dgn memaki software semacam Netstumbler.ini disebut “tuning and matching” jd kepanjangan yg dikehendaki hendaklah fixed dgn channel AP or wlan yg akan anda tuju.anda bisa melihat tuning by cutting ini sukses bila besaran signal akan membesar pd titik potong yg dikehendaki. Semakin pendek panjang iner wire semakin tinggi channel yg bisa diakses (dlm hal optimum signal receive maupun transmit) dan semakin rendah chanel yg dipakai semakin panjang pula iner wire.
Pembuatan ini di alokasikan pd channel 6 (2.44 Ghz) atau tepat pd titik tengah pd freq channel yg ada (13 channel).saran terbaik adl jangan memotong dulu bagian tengah sepanjang 3.0 cm,tp biarkan sepanjang apa adanya dan kurangi tiap 0.1 cm dan ukur besaran signal dgn memaki software semacam Netstumbler.ini disebut “tuning and matching” jd kepanjangan yg dikehendaki hendaklah fixed dgn channel AP or wlan yg akan anda tuju.anda bisa melihat tuning by cutting ini sukses bila besaran signal akan membesar pd titik potong yg dikehendaki. Semakin pendek panjang iner wire semakin tinggi channel yg bisa diakses (dlm hal optimum signal receive maupun transmit) dan semakin rendah chanel yg dipakai semakin panjang pula iner wire.
Antena Sectoral
Antena Sectoral hampir mirip dengan
antena omnidirectional. Yang juga digunakan untuk Access Point to serve a
Point-to-Multi-Point (P2MP) links. Beberapa antenna sectoral dibuat tegak lurus
, dan ada juga yang horizontal.Antena sectoral mempunyai gain jauh lebih tinggi
dibanding omnidirectional antena di sekitar 10-19 dBi. Yang bekerja pada jarak
atau area 6-8 km. Sudut pancaran antenna ini adalah 45-180 derajat dan tingkat
ketinggian pemasangannya harus diperhatikan agar tidak terdapat kerugian dalam
penangkapan sinyal.
Pola pancaran yang horisontal kebanyakan
memancar ke arah mana antenna ini di arahkan sesuai dengan jangkauan dari
derajat pancarannya, sedangkan pada bagian belakang antenna tidak memiliki
sinyal pancaran.Antenna sectoral ini jika di pasang lebih tinggi akan
menguntungkan penerimaan yang baik pada suatu sector atau wilayah pancaran yang
telah di tentukan.
Antenna Grid

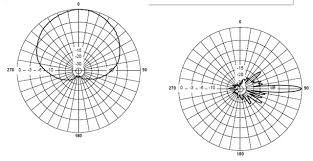

Pola pancaran antena grid
selain itu ada juga antena
1. Solid Disc
2. Yagi
3. dll
Frekuensi yang umum digunakan
Wi-Fi dirancang berdasarkan
spesifikasi IEEE 802.11. Sekarang ini ada empat variasi dari 802.11, yaitu: 802.11a, 802.11b,
802.11g, and 802.11n. Spesifikasi b merupakan produk pertama Wi-Fi. Variasi g dan
n merupakan salah satu produk yang memiliki penjualan terbanyak pada 2005.
Spesifikasi Wi-Fi
Spesifikasi
|
Kecepatan
|
Frekuensi
|
Cocok
dengan |
11 Mb/s
|
2.4 GHz
|
b
|
|
54 Mb/s
|
5 GHz
|
a
|
|
54 Mb/s
|
2.4 GHz
|
b , g
|
|
100 Mb/s
|
2.4 GHz
|
b , g , n
|
Di banyak bagian dunia, frekuensi yang
digunakan oleh Wi-Fi, pengguna tidak diperlukan untuk mendapatkan ijin dari
pengatur lokal (misal, Komisi Komunikasi Federal di A.S.). 802.11a menggunakan
frekuensi yang lebih tinggi dan oleh sebab itu daya jangkaunya lebih sempit, lainnya
sama. Versi Wi-Fi yang paling luas dalam pasaran AS sekarang ini (berdasarkan
dalam IEEE 802.11b/g) beroperasi pada 2.400 MHz sampai 2.483,50 MHz. Dengan
begitu mengijinkan operasi dalam 11 channel (masing-masing 5 MHz), berpusat di
frekuensi berikut:
- Channel 1 - 2,412 MHz;
- Channel 2 - 2,417 MHz;
- Channel 3 - 2,422 MHz;
- Channel 4 - 2,427 MHz;
- Channel 5 - 2,432 MHz;
- Channel 6 - 2,437 MHz;
- Channel 7 - 2,442 MHz;
- Channel 8 - 2,447 MHz;
- Channel 9 - 2,452 MHz;
- Channel 10 - 2,457 MHz;
- Channel 11 - 2,462 MHz
